Cuisine d’été, salon de jardin, allées éclairées… Les aménagements modernes nécessitent une alimentation électrique extérieure fiable et conforme aux normes. Le choix du câble électrique extérieur et du système de protection adapté est donc essentiel pour garantir sécurité, durabilité et étanchéité.
La société Courant, spécialiste des gaines électriques et fourreaux pour extérieur, conçoit des solutions robustes pour toutes les configurations : enterrées, en façade ou apparentes.
Les gaines électriques pour extérieur : des fourreaux très résistants
Certaines situations nécessitent que l'on réalise une installation électrique en extérieur.
Pour ce faire, on utilise alors des gaines électriques pour extérieur, qui possèdent des caractéristiques spécifiques par rapport aux fourreaux électriques dédiés aux montages intérieurs. Elles sont destinées à la protection mécanique des cordons, câbles et fils électriques extérieurs.
Les câbles électriques extérieurs doivent être protégés contre l’humidité, l’écrasement et les UV. Les gaines électriques pour extérieur remplissent cette fonction en assurant une protection mécanique et thermique du réseau.
Elles sont conçues pour supporter les contraintes climatiques tout en restant étanches. Les fourreaux électriques extérieurs et gaines câbles électriques extérieurs proposés par Courant répondent à la norme NF EN 61386-24, garantissant leur résistance à l’écrasement et à la chaleur.
Les normes des installations électriques extérieures
Que nous dit la norme relative aux installations électriques domestiques posées en extérieur ? Quelles sont les précautions qui s'imposent ?
Un circuit spécifique pour les extérieurs
La norme NF C 15-100 qui encadre les installations électriques en basse tension s’applique aussi aux espaces extérieurs. Les prises de courant ou interrupteurs installés en dehors du bâtiment doivent être alimentées par un câble électrique extérieur aérien ou un câble d’éclairage extérieur protégé par une gaine adaptée.
Cela passe parfois par la mise en place d'une protection différentielle. Par ailleurs, la norme NF C 15‑100 prévoit au moins une solution d'éclairage par point d’accès entre l’extérieur et l'intérieur du bâtiment.
Une gaine adaptée au passage de câbles électriques enterrés en extérieur
Pour les installations électriques en extérieur, cette protection passe par la mise en place d’une gaine TPC ou tpgliss. Cette solution est notamment prescrite par les guides relatifs aux travaux publics. Mais ces gaines TPC (Tube de Protection des Câbles) s'appliquent également aux extérieurs privés. Elles apportent la protection mécanique attendue sur les installations enterrées.
Gaine électrique extérieure : enterrée ou apparente ?
Selon le montage à effectuer, il se peut que vous protégiez vos fils et câbles dans une gaine électrique enterrée, ou dans un fourreau électrique extérieur apparent. En effet, vous pouvez aussi bien devoir installer le circuit électrique de l'éclairage de votre jardin que celui de votre piscine. Mais il se peut aussi que vous tiriez simplement un groupe électrogène pour quelques jours en extérieur en prévision d'un grand événement.
C'est pourquoi, en fonction de la nature de votre montage, il est nécessaire de réfléchir en amont au type de conduit électrique que vous allez employer. De cette manière, vous serez assuré de faire le meilleur choix possible entre une gaine électrique apparente ou un fourreau électrique enterré, ce qui vous permettra de sécuriser au mieux votre installation extérieure.
Pour une installation apparente, vous pouvez poser une gaine électrique extérieur en façade ou simplement une gaine électrique extérieur non enterrée pour protéger vos câbles électriques exposés au rayonnement solaire.
Les contraintes de l'installation électrique apparente en extérieur
Les extérieurs sont des environnements à risque pour les installations électriques. Les câbles sont exposés à tous les aléas du climat : écarts de température intenses et brutaux, humidité, gel, rongeurs, contraintes mécaniques….
Les câbles électriques extérieurs non enterrés sont particulièrement vulnérables au rayonnement solaire, qui peut détériorer leur gaine. Les rayons UV peuvent détériorer prématurément les gaines de protection classiques. Il est donc essentiel d’utiliser des gaines de protection électrique extérieur spécialement conçues pour résister aux UV et aux chocs mécaniques.
Pour limiter l’usure et préserver l’esthétique des façades, l’usage d’un cache câble électrique, d'un boîtier électrique étanche ou d’une goulotte électrique extérieure étanche est recommandé. Ces dispositifs offrent une solution propre et durable pour les installations visibles.
À l’inverse, les installations électriques enterrées sont confrontées à un autre type de contrainte : l’écrasement. Pour les installations enterrées, l'écrasement peut être considérable selon la profondeur de la tranchée et le matériau d'enrobage. La gaine posée doit présenter une résistance mécanique élevée et respecter les hauteurs réglementaires sous trottoir ou chaussée afin de garantir la durabilité du réseau.
Pourquoi privilégier une pose enterrée ?
La pose enterrée est plus discrète et mieux protégée, mais elle exige une gaine électrique pour extérieur robuste et adaptée aux contraintes mécaniques.
Valoriser les espaces extérieurs
Les espaces extérieurs aménagés tendent à renforcer la valeur des biens immobiliers. Or, les sections de câbles visibles ne sont pas du plus bel effet. Sur les murs, les désavantages sont essentiellement d’ordre esthétique. En revanche, pour les sols, il s’agit également d’une question pratique et fonctionnelle.
Ces éléments constituent un obstacle, ou tout du moins une gêne à la circulation. Les portions laissées à terre réduisent les possibilités d'aménagement. Vous ne disposez plus d’une surface parfaitement plane, ce qui peut compromettre la pose de certaines pièces de mobiliers extérieurs.
Sécuriser le passage des câbles électriques

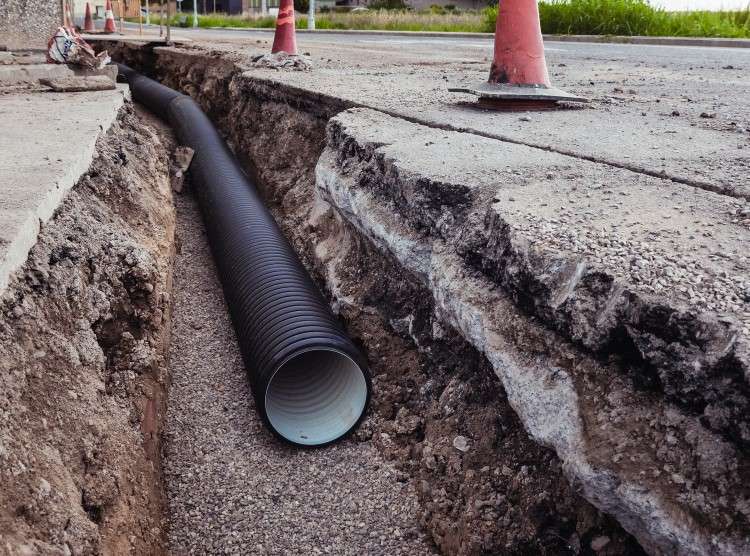

Bien qu’enterrées, les installations électriques restent soumises à certaines contraintes. Pour prévenir toute dégradation, les câbles doivent être protégés par des gaines électriques pour la pose souterraine offrant une excellente résistance à l’écrasement.
La société Courant propose des gaines TPC conçues pour protéger les câbles enterrés et pouvant même être noyées dans un béton armé. Ces gaines sont disponibles en couronnes ou barres en fonction des diamètres.
Conformes à la norme NF EN 61386-24, ces gaines de protection électrique extérieure assurent la pérennité du réseau et facilitent la maintenance. En protégeant efficacement les câbles contre l’écrasement et l’humidité, elles prolongent la durée de vie de l’installation électrique extérieure.
Comment protéger les circuits extérieurs ?
La pose enterrée n’est pas toujours possible. En rénovation, notamment, la réalisation de multiples tranchées n’est pas toujours envisageable. Comment s’assurer que les câbles apparents ne s’usent pas prématurément ? Pour ces usages en extérieur, la société Courant propose les gaines icta 3422 tiib / tinb ou flexzip anti-uv.
La gaine tiib / tinb pour protéger des UV
Les gaines tiib / tinb présentent une excellente résistance aux rayons UV. Leurs propriétés conviennent aux environnements extérieurs : résistance aux chocs équivalente à 6 joules et résistance mécanique intrinsèque de 750 N.
La gaine de protection fendue flexzip
Les gaines flexzip anti-uv sont des gaines fendues ayant également une excellente résistance aux rayons UV. Le fait qu’elles soient fendues à la fabrication permet d’éviter les accidents dans le cas où vous devriez la fendre vous-même et vous facilite la mise en œuvre avec son accessoire passe-fibre lorsque vos câbles sont déjà installés et reliés à votre réseau.
Des gaines durables pour une installation électrique sûre
De plus, les matériaux utilisés et les traitements appliqués au cours du processus de fabrication, rendent ces produits non-propagateurs de flammes.
Pour une pose apparente durable et discrète, Courant propose deux coloris, noir et ivoire. Ces deux couleurs permettent d'obtenir un contraste minimal sur la plupart des supports extérieurs.
Une installation extérieure réussie repose sur des produits de qualité, conformes aux normes en vigueur. La pose apparente ou enterrée doit également se faire dans le respect de la réglementation et des règles de l’art. Avec les bons produits et une mise en œuvre maîtrisée, vous pouvez créer des extérieurs parfaitement fonctionnels et sécurisés quelles que soient les contraintes de l'environnement.
