tiib / tinb - Gaine anti UV ICTA 3422 pour montage apparent

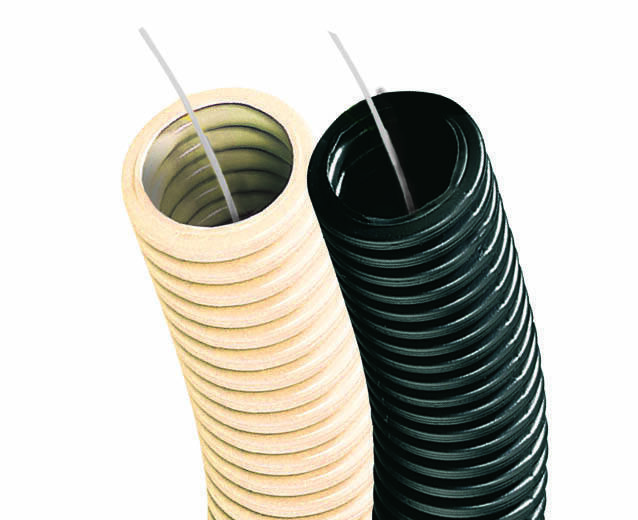

La gaine anti UV TIIB / TINB est un conduit annelé ICTA 3422 conçu pour protéger les câbles électriques exposés au soleil. TIIB signifie « tube isolant ivoire de branchement » et TINB « tube isolant noir de branchement »

Également appelé fourreau anti UV, ce produit est une gaine électrique préconisée par Enedis pour les montages apparents, notamment en façade, en toiture, en sortie de transformateur ou sur une installation photovoltaïque.

Ses atouts clés :

  • Tenue durable aux UV pour les poses extérieures apparentes
  • Protection mécanique renforcée : 750 N à l’écrasement et IK 08
  • Conforme ICTA 3422 et testé en vieillissement selon la norme C 20-540
  • Température d’utilisation de -5 °C à +90 °C
  • 7 diamètres disponibles : Ø16 à Ø63 mm
  • Deux coloris : ivoire (beige) et noir
  • Compatible avec les accessoires Courant : bouchon, clip, coude, manchon, té

Découvrez les autres tubes isolants COURANT.

☀ ZOOM application photovoltaïque – retrouvez des informations concernant notre gamme anti-UV dans le cadre des installations photovoltaïques

Sollicitez-nous sans plus tarder pour
obtenir plus d'informations sur ce produit

Types d'installation

Souterraine Montage apparent Montage noyé
Intérieur Extérieur Murs Planchers Dalles

Caractéristiques

  • Matière : Polyoléfines
  • Couleur : ivoire et noir
  • Résistance à l'écrasement : 750 N à +23°C (± 2°C - déformation maxi 50 %)
  • Résistance aux chocs : 6 joules à -5°C
  • Température minimale d'utilisation : -5°C
  • Température maximale d'utilisation : +90°C
  • Résistance d’isolement : ≤ 100 Ω sous une tension de 500 V continu
  • Non propagateur de la flamme : Test brûleur 1Kw
  • Résistance à la chaleur : +60°C (± 2°C)
  • Étanchéité : homologué IP 44


Conditionnement

Le fourreau électrique, ou gaine anti UV, TIIB / TINB est conditionnée en couronnes de 25 à 100 m, selon le diamètre choisi. Sept diamètres sont proposés, de 16 à 63 mm.

Vous recherchez une version fendue renforcée anti-UV pour des câbles déjà raccordés ? N’hésitez pas à nous contacter.


Les références

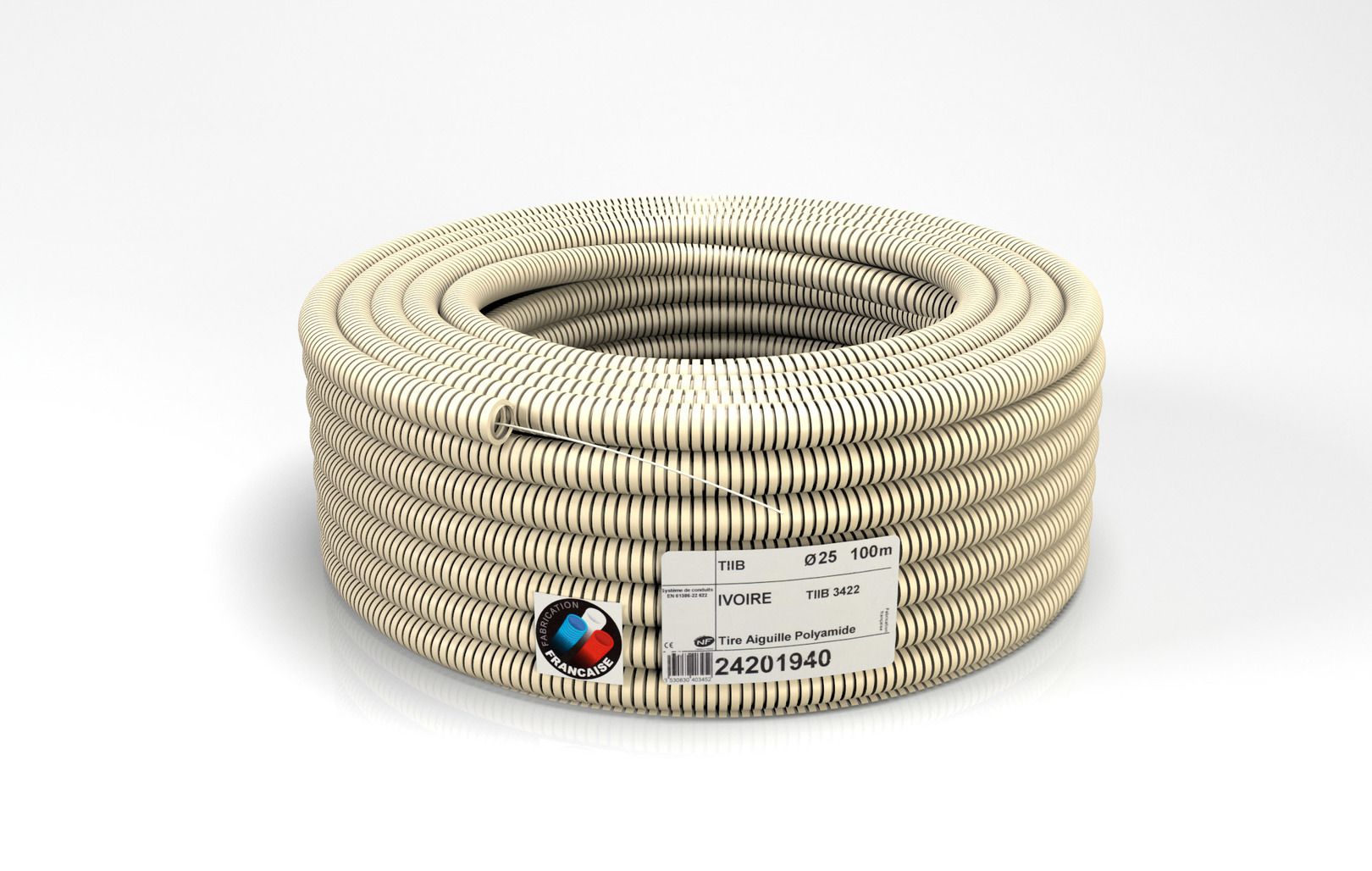

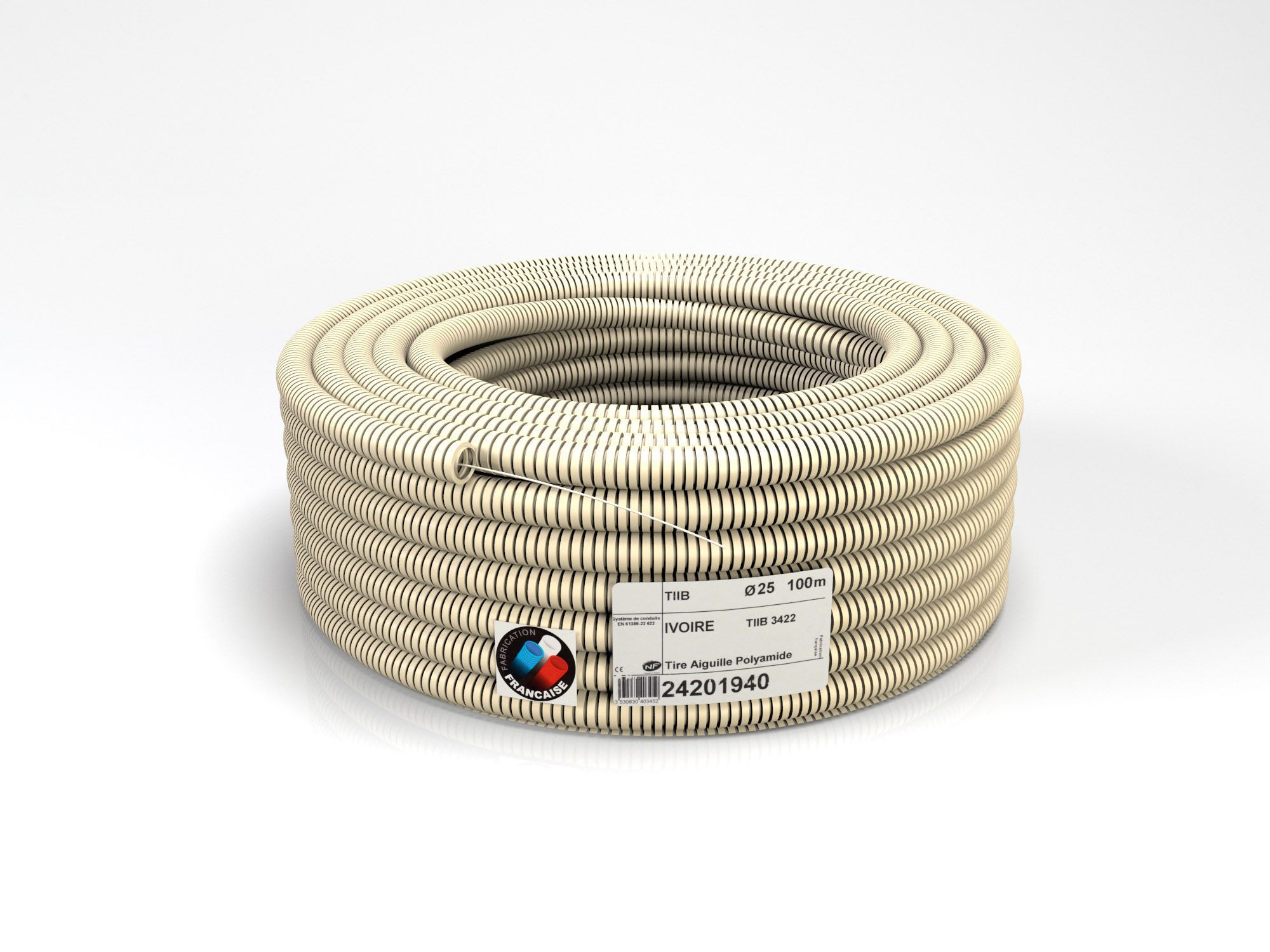

tiib
Désignation Ø (mm) long.(m) palet. (ml) R. cintrage (mm) Codet EDF Référence
tiib
16 100 3000 69 18 211 24201140
tiib
20 100 2400 60 69 18 212 24201540
tiib
25 100 1600 75 69 18 213 24201940
tiib
32 50 1000 96 69 18 214 24202724
tiib
40 50 800 160 69 18 215 24203324
tiib
50 25 375 69 18 216 24203920
tiib
63 25 600 69 18 217 24204320

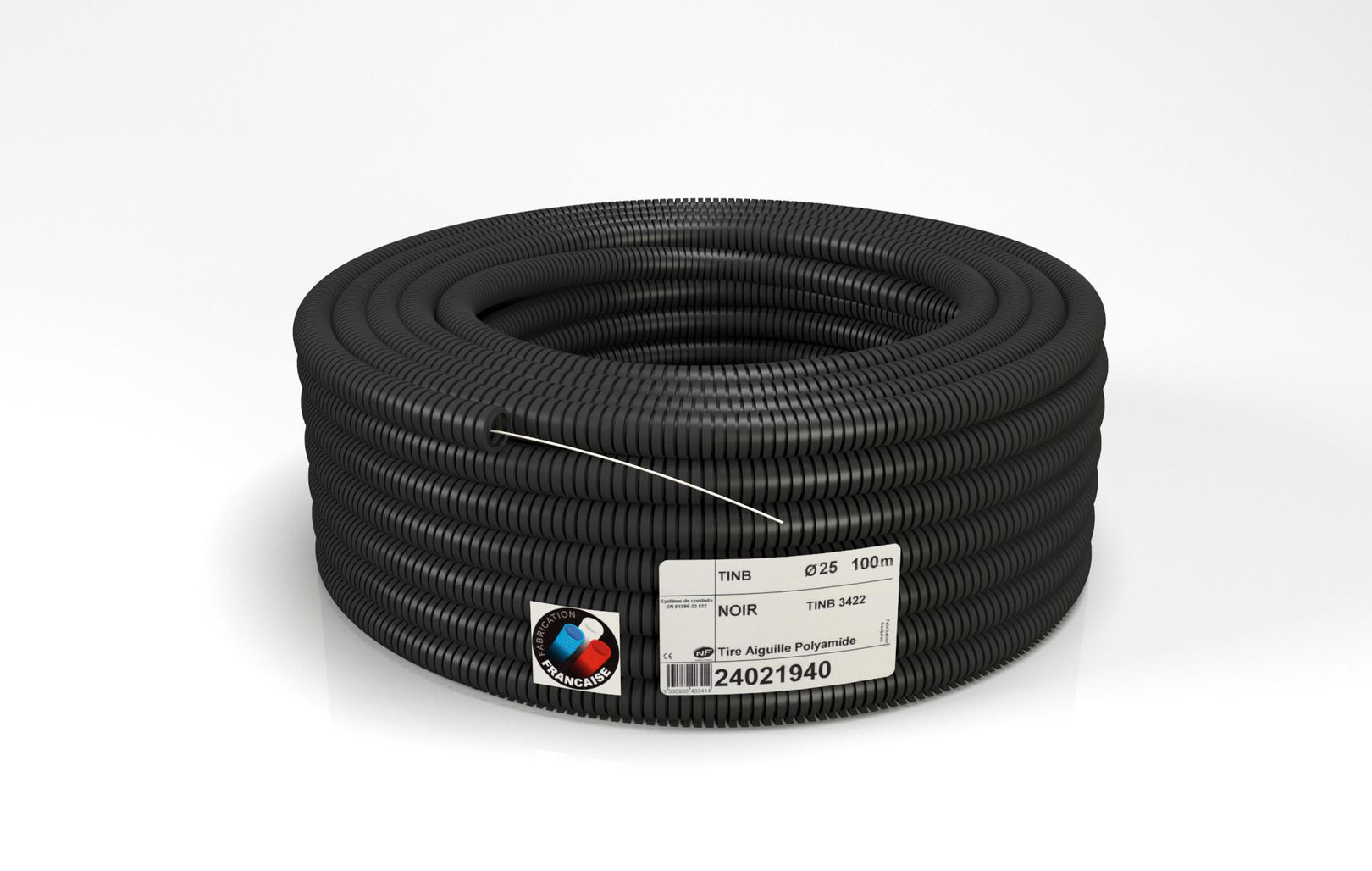

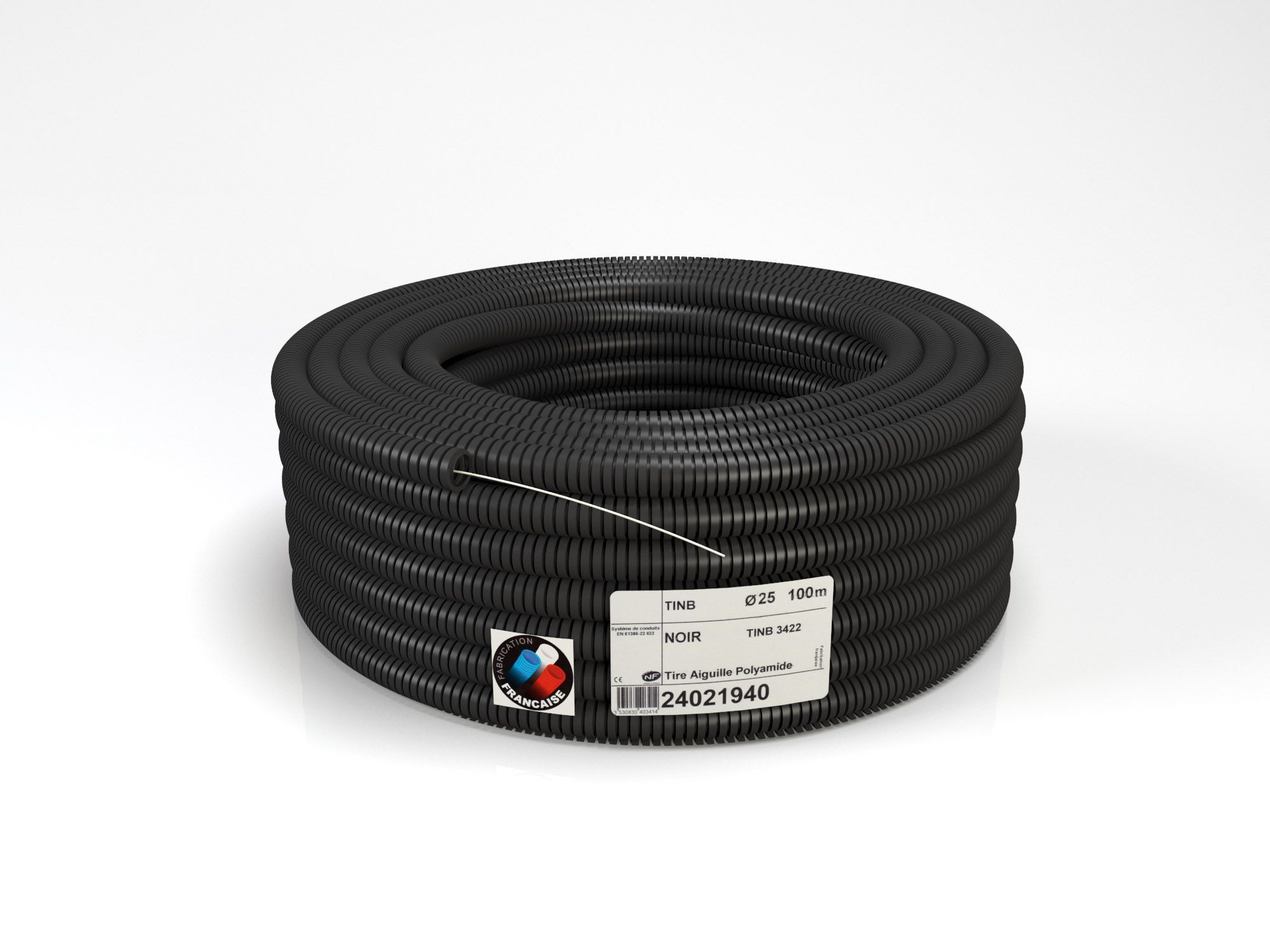

tinb
Désignation Ø (mm) long.(m) palet. (ml) R. cintrage (mm) Codet EDF Référence
tinb
16 100 3000 69 18 200 24021140
tinb
20 100 2400 60 24021540
tinb
25 100 1600 75 69 18 204 24021940
tinb
32 50 1000 96 69 18 205 24022724
tinb
40 50 800 160 69 18 206 24023324
tinb
50 25 375 69 18 207 24023920
tinb
63 25 600 69 18 210 24024320
Tolérance longueur ± 2 %

La gaine anti UV TIIB / TINB est un conduit de protection annelé ICTA 3422 conçu pour les câbles électriques exposés au soleil. Ce fourreau anti UV répond aux exigences de montage apparent en façade, notamment pour les remontées aérosouterraines et les sorties de transformateurs. Sa tenue aux UV fait l’objet d’essais de vieillissement selon la norme C 20-540.



Un fourreau anti UV pensé pour les poses apparentes

Le conduit TIIB / TINB protège les conducteurs et les câbles électriques installés en apparent, lorsque le rayonnement solaire impose une résistance aux UV. Il convient notamment à :

  • la pose sur crépi et la rénovation de façades,
  • la protection des installations photovoltaïques,
  • la sortie des transformateurs EDF,
  • la rénovation de bâtiments et monuments historiques,
  • l’alimentation d’unités extérieures (climatisation, moteurs en toiture),
  • le branchement provisoire basse tension (coffret de chantier).

Pour protéger des câbles déjà raccordés, la gaine fendue Flexzip anti-UV permet une pose sans débrancher l’installation.

Des performances mécaniques et thermiques éprouvées

La gaine anti UV TIIB / TINB offre une résistance à l’écrasement de 750 N et une résistance aux chocs de 6 joules à -5 °C (IK 08). Non propagatrice de la flamme, elle supporte des températures d’utilisation de -5 °C à +90 °C. Avec les accessoires adaptés, l’ensemble atteint l’indice de protection IP 44. Ce conduit ICTA 3422 a subi des essais de vieillissement selon la norme C 20-540.

Caractéristiques techniques :

  • Matière : polyoléfines
  • Coloris : ivoire et noir
  • Résistance à l’écrasement : 750 N à +23 °C
  • Résistance aux chocs : 6 joules à -5 °C (IK 08)
  • Température d’utilisation : -5 °C à +90 °C
  • Étanchéité : IP 44
  • Résistance d’isolement : ≤ 100 Ω sous 500 V continu

Diamètres, longueurs et coloris disponibles

La gaine anti UV TIIB / TINB est proposée en sept diamètres, de 16 à 63 mm, et en couronnes de 25 à 100 m selon les références. Le coloris ivoire (beige) correspond au TIIB et le noir au TINB. Les rayons de courbure varient selon les dimensions. Les références et les Codets EDF disponibles sont détaillés dans les tableaux ci-dessus.

Pourquoi choisir la gaine anti UV TIIB / TINB Courant ?

Fabriquée en France, la gamme TIIB / TINB est adaptée aux montages apparents et répond aux exigences Enedis pour les alimentations en façade. Ses sept diamètres et ses accessoires compatibles (bouchon RT, clip, coude, manchon, té) facilitent la préparation des installations en extérieur.

Vous recherchez une gaines anti UV pour un branchement en façade ou une installation photovoltaïque ? L’équipe Courant peut vous renseigner sur les diamètres, les références et les conditionnements.
