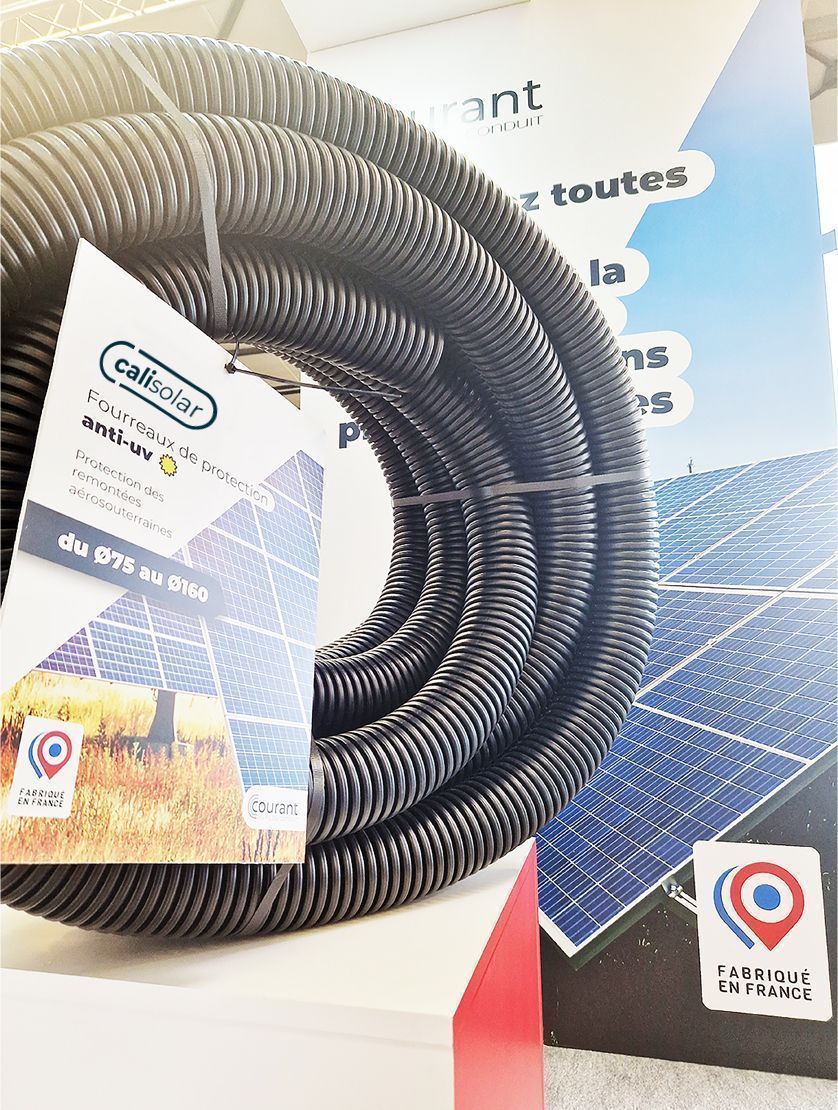

Calisolar est une gaine résistante aux UV utilisé pour la protection mécanique des installations électriques. Avec la caractéristique anti-UV haute performance, ce produit répond aux exigences des installations photovoltaïques et des câblages extérieurs exposés aux rayonnements solaires. Sa composition en polyoléfines noires permet différents types d'installation : en apparent à l'extérieur des bâtiments, en souterrain ou en aérosouterrain. Cette gaine électrique anti-UV garantit une durabilité maximale de vos installations, même dans les conditions climatiques les plus exigeantes. Son design double-peau facilite considérablement le passage des câbles, réduisant ainsi le temps d'installation sur chantier.
Polyvalence et applications photovoltaïques de notre gaine anti UV
Disponibles en ⌀75, ⌀90, ⌀110 et ⌀160 mm, les gaines électriques Calisolar vous assurent une protection optimale de vos installations électriques dans différents environnements de pose, une polyvalence qui simplifie la mise en œuvre. Cette gaine électrique extérieur anti-UV convient parfaitement aux projets nécessitant des diamètres importants pour le passage de câbles de forte section, notamment dans le secteur des énergies renouvelables où les contraintes mécaniques et climatiques sont particulièrement élevées.
Dans le cadre des installations photovoltaïques, cette gaine extérieure anti-UV peut être utilisée pour :
- Les liaisons entre les différentes structures ou du coffret général / poste HT jusqu'aux panneaux
- Les remontées aérosouterraines dans les installations comme les ombrières de parking, du sol vers les panneaux
Les caractéristiques techniques de cette gaine anti-UV noir en font un produit robuste et fiable. Composée de polyoléfines, elle présente une résistance à l'écrasement remarquable (≤ 5 % à 450 N sous +23°C) et une résistance aux chocs variant de 15 à 40 joules à -5°C selon le diamètre choisi. La température de pose peut descendre jusqu'à -15°C, ce qui permet des installations même en période hivernale, tandis que la température d'utilisation atteint +60°C en régime permanent. Le produit est cintrable sans outillage, offrant ainsi une grande souplesse lors de la mise en œuvre sur des tracés complexes.
En dehors des applications photovoltaïques, Calisolar correspond également à d'autres besoins en termes de protection de câbles grandes sections à l'extérieur des bâtiments.
Les avantages techniques de la gaine anti-UV Calisolar

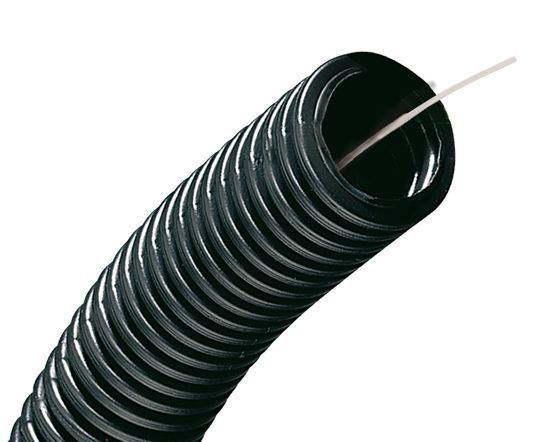

Cette gaine électrique se démarque par ses performances techniques et sa facilité de mise en œuvre, pensées pour les professionnels de l'installation électrique. La structure double-peau constitue l'une des innovations majeures du produit. Elle facilite considérablement le tirage des câbles, même de forte section, en réduisant les frottements et donc les efforts nécessaires lors de la pose. Le fil tire-aiguille en polyamide livré de série permet un gain de temps appréciable sur chantier, évitant l'utilisation d'outils supplémentaires pour aiguiller les câbles.
La résistance aux UV représente l'atout principal de cette gaine électrique anti-UV. Contrairement aux gaines standard qui se dégradent rapidement sous l'effet du soleil, Calisolar maintient ses propriétés mécaniques même après plusieurs années d'exposition en extérieur. Cette caractéristique en fait un choix économique sur le long terme, réduisant les besoins de maintenance et les risques de défaillance. La pose souterraine est également possible selon la norme, offrant ainsi une flexibilité totale selon les contraintes du projet.

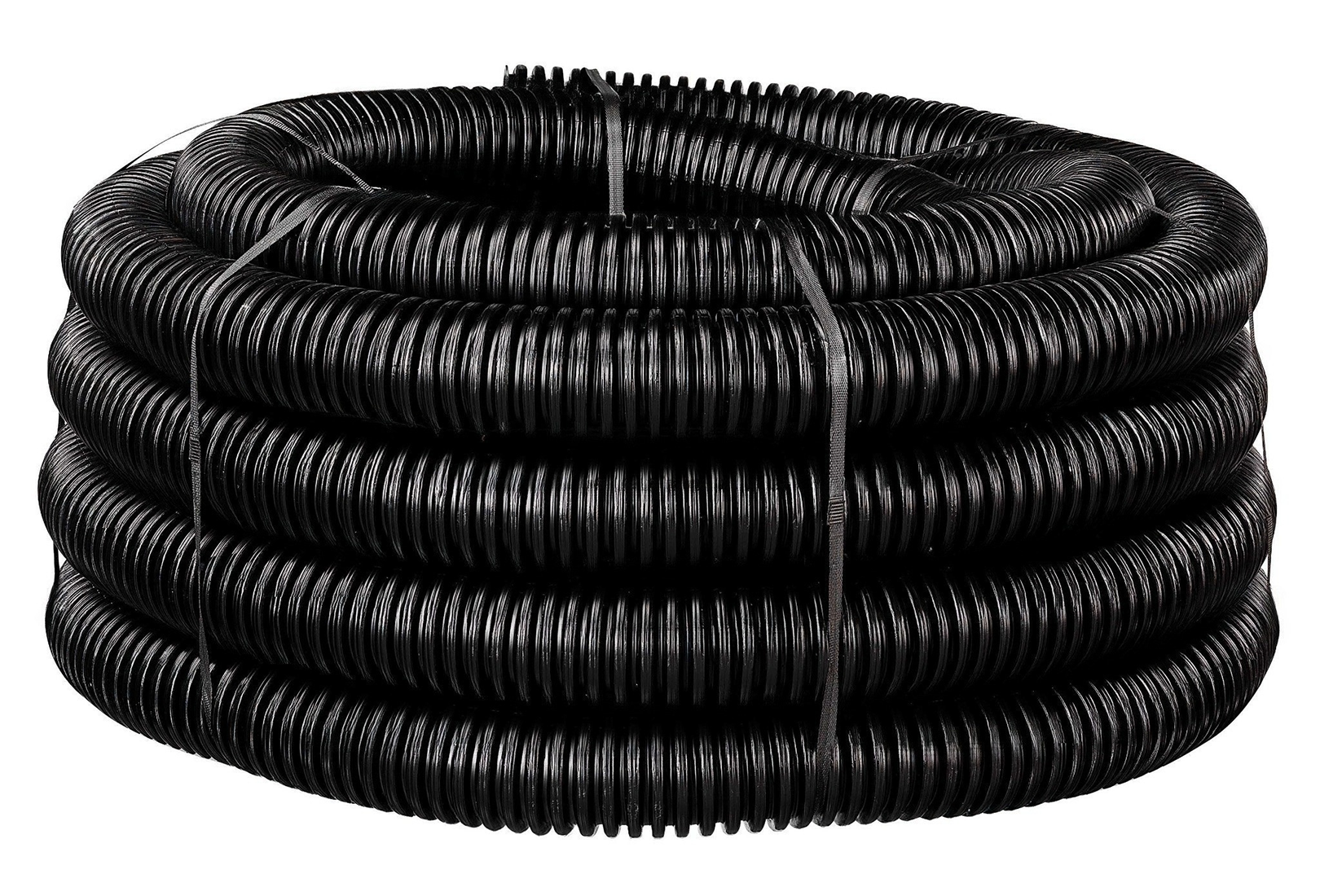

Le conditionnement en couronnes de 25m ou 50m pour tous les diamètres (⌀75, ⌀90, ⌀110 et ⌀160) permet d'adapter les quantités commandées aux besoins réels du chantier. Chaque couronne est livrée avec un manchon, facilitant les raccordements et assurant une continuité parfaite de la protection. Les liens feuillards maintiennent la couronne compacte pour un transport et un stockage optimisé.
Les principaux avantages en un coup d'œil :
- Résistance aux UV pour une pose en saillie extérieure sans dégradation
- Double-peau pour un passage facilité des câbles de forte section
- Fil tire-aiguille en polyamide fourni pour une mise en œuvre rapide
- Cintrable sans outillage pour s'adapter aux contraintes de chantier
- Livré avec manchon sur chaque couronne
Pose souterraine de notre gaine électrique anti UV et gammes complémentaires
Lorsque la configuration du chantier impose une pose souterraine de votre gaine anti-UV, il est recommandé de respecter les normes en vigueur pour garantir la sécurité et la pérennité de l'installation. Dans le cadre d'une pose souterraine, Courant propose également les grillages avertisseurs eurek et eurek2, qui signalent la présence de réseaux électriques lors de travaux de terrassement ultérieurs. Pour une installation dans les règles, se référer au guide de pose du STRPEPP.
Pour des installations nécessitant des diamètres inférieurs, Courant propose également :
- La gamme tiib/tinb : gaines électriques ICTA résistantes aux UV disponibles en ⌀16, ⌀20, ⌀25, ⌀32, ⌀40 et ⌀63
- Les gaines fendues Flexzip anti-UV avec accessoire zip-câbles permettant de glisser vos câbles rapidement, disponibles en ⌀16, ⌀20, ⌀25, ⌀32, ⌀40
