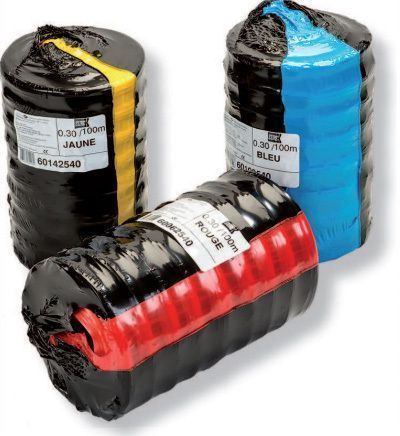

Le grillage avertisseur Eurek signale la présence d’un réseau enterré et en indique la nature grâce à un code couleur normalisé. Il se pose en tranchée, généralement entre 20 et 30 cm au-dessus du réseau, pour sécuriser les travaux et éviter tout endommagement lors des interventions ultérieures.
Grillage avertisseur norme : un dispositif conforme aux exigences chantier
Un grillage avertisseur conforme à la norme garantit une signalisation fiable et durable des réseaux enterrés.
Le grillage avertisseur Eurek répond à la norme NF EN 12613 ainsi qu’au référentiel NF 113, qui encadrent :
- la résistance mécanique (minimum 300 N) ;
- la tenue des couleurs dans le temps ;
- la visibilité lors de l’ouverture de fouille.
Le grillage avertisseur Eurek est certifié NF Dispositifs avertisseurs par AFNOR Certification conformément au référentiel disponible sur le site internet www.marque-nf.com.
Ce produit destiné à la signalisation de réseaux dans le cadre de chantiers de travaux publics est fabriqué en France par COURANT.
Grillage avertisseur code couleur : signification des couleurs sur chantier
Afin de distinguer les différents types de réseaux enterrés, la couleur du grillage avertisseur est spécifique de chacun d'eux. COURANT vous propose ainsi le produit Eurek en six couleurs.
Signification du grillage avertisseur rouge : électricité
Le grillage avertisseur rouge signale les réseaux électriques, qu’il s’agisse de câbles électriques basse tension, HTA ou HTB, ainsi que l’éclairage public.
Signification du grillage avertisseur bleu : eau potable
Le grillage avertisseur bleu correspond aux réseaux d’eau potable.
Signification du grillage avertisseur vert : télécom
Le grillage avertisseur vert indique les réseaux de télécommunications (fibre, cuivre).
Signification du grillage avertisseur jaune : gaz
Le grillage avertisseur jaune est utilisé pour les réseaux de gaz et hydrocarbures.
Signification du grillage avertisseur marron : eaux usées assainissement
Le grillage avertisseur marron identifie les réseaux d’assainissement des eaux usées ou des eaux pluviales.
Grillage avertisseur blanc : réseaux spécifiques
Le grillage avertisseur blanc est utilisé pour les équipements routiers et la signalisation (ex : feux tricolores).
Caractéristiques techniques du grillage Eurek
Le grillage Eurek est conçu pour résister aux contraintes du terrain tout en restant visible lors des travaux.
- Matière : polyoléfine mono orientée
- Résistance mécanique : supérieure à 300 N
- Insensible à l’eau et résistant aux agents chimiques et micro-organismes
- Tenue des couleurs dans le temps
- Visibilité lors de l’ouverture de fouille (> 200 mm visibles)
Ces caractéristiques permettent une utilisation fiable sur les chantiers de travaux publics, même en conditions difficiles.
Dimensions, longueurs et conditionnement
Le grillage est disponible en plusieurs formats pour s’adapter aux contraintes de pose :
- Largeurs courantes : de 5 cm à 50 cm
- Longueurs : rouleaux de 100 m, 300 m et 600 m
- Conditionnement : rouleaux avec flasque pour déroulage chantier
Le choix de la largeur dépend de la taille de la tranchée et du niveau de visibilité attendu lors des travaux.
Mise en œuvre du grillage en tranchée
La solution se pose à une hauteur précise qui garantit l’efficacité du signalement.
Il doit être installé :
- entre 20 et 30 cm au-dessus du réseau ;
- dans la tranchée, avant remblaiement ;
- avec une couleur identique au réseau signalé.
Cette position permet d’alerter immédiatement lors d’une ouverture de fouille avant d’atteindre le réseau.
