La gaine électrique enterrée

vue extérieure chaleur

On utilise des gaines électriques enterrées dans le cas de montages électriques en extérieur. Si la majorité des réseaux électriques circulent à l’intérieur du logement, il peut être nécessaire d’enterrer des gaines annelées lors de la mise en œuvre de certains montages en extérieur.



Pourquoi installer des gaines électriques enterrées ?

Les gaines électriques sont enterrées dans certains cas de figures, que l’on peut scinder en deux groupes : l’alimentation électrique du logement et les installations en extérieur.

De manière générale, un particulier ne s’occupe pas de l’alimentation électrique générale de son logement, qui relie celui-ci au disjoncteur général EDF. Pour cause : c’est le fournisseur d’électricité lui-même qui s’occupe de réaliser ce branchement.

Seuls certains rares cas de branchements nécessitent que l’électricien en charge de vos travaux électriques fasse passer une gaine électrique enterrée pour relier le logement au compteur.

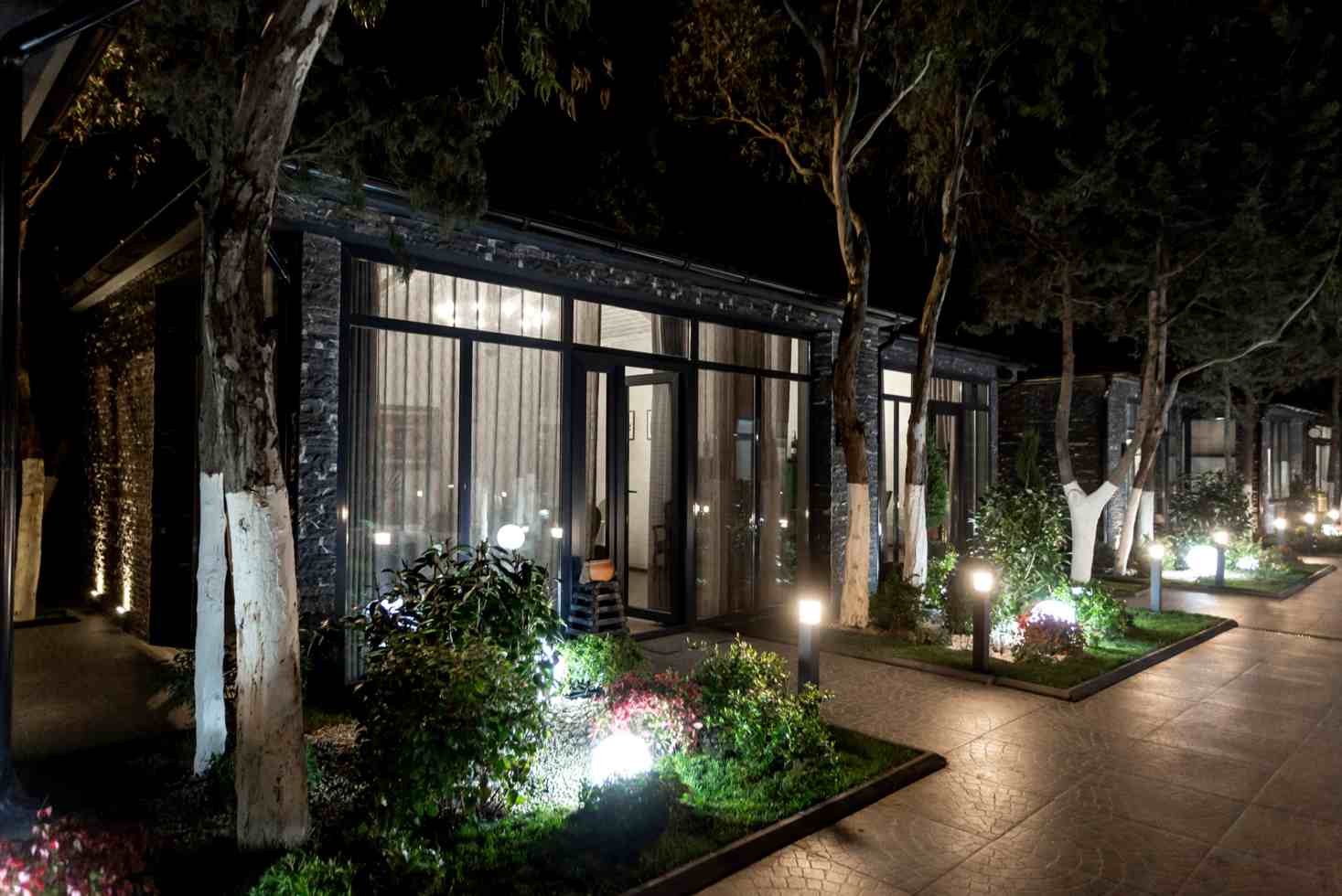

Les cas les plus fréquents d’enterrement de gaines électriques sous le sol concernent les travaux d’aménagement du jardin. On peut citer par exemple l’alimentation électrique du portail, ou celle de l’interphone, le passage d’une gaine électrique enterrée sous le jardin pour alimenter des luminaires extérieurs, ou encore le réseau électrique du système de filtration d’une piscine.

Lors de la planification de travaux électriques extérieurs, tels que l'installation de câbles électriques dans un jardin ou le long d'une allée, il est essentiel de respecter certaines normes et pratiques recommandées pour garantir la sécurité et la conformité.



Comment enterrer une gaine électrique ?

Pour enterrer une gaine électrique, le professionnel commence par planifier le tracé de la tranchée, évitant les zones de forte circulation ou susceptibles de subir des travaux futurs. Il creuse la tranchée à la profondeur recommandée, en s’assurant que le fond est uniforme.

À quelle profondeur enterrer gaines et câbles électriques ?

On n’enterre pas une gaine électrique à la même profondeur selon que les travaux se situent dans une aire accessible aux voitures ou non.

Ainsi, dans le premier cas de figure, ou sous un trottoir, les gaines doivent être enterrées dans une tranchée électrique d'au minimum à 85 cm de profondeur. En revanche, si le chantier se fait dans une zone non accessible aux voitures, alors la profondeur minimale d’enterrement des gaines électriques n’est que de 50 cm.

Par la suite, lors de l’installation sous terre des gaines électriques, il se peut que vous croisiez d’autres réseaux de canalisations. En ce cas, veillez à maintenir une distance minimale de sécurité équivalente à 20 cm, entre les différents réseaux.

Enfin, une fois que les gaines enterrées sont enterrées, il faudra recouvrir celles-ci. Excluez les cailloux et autres roches, qui risqueraient d’endommager l’installation. Le remblaiement se fait avec le sol d'origine, en compactant légèrement pour éviter les affaissements. Un grillage avertisseur est placé pour signaler la présence du câble. Le professionnel s’assure de respecter toutes les normes de sécurité et réglementations locales.



Quelles sont les normes pour les gaines électriques enterrées ?

Lorsqu’on doit enterrer des gaines électriques, rien n’est laissé au hasard. C’est la norme NF C 15‑100 qui dicte les règles, en s’axant sur trois points : le matériel à utiliser, la profondeur de la gaine électrique enterrée et le croisement avec d’autres réseaux de canalisations.



Le matériel pour réaliser l'enfouissement de gaines électriques

Lors d’un passage de gaine électrique enterrée pour des installations extérieures, une seule règle prévaut : ne jamais utiliser de fils, seuls les câbles électriques sont autorisés dans ce genre de chantiers.

Selon l’étendue des travaux et la section des câbles, vous pourrez choisir d’employer des gaines TPC dans le cas de larges sections de câblages électriques. Au contraire, pour de plus petits travaux, l’utilisation de gaines ICTA sera plus adaptée. Comme toujours, veillez à dimensionner vos gaines en conséquence : rappelons que l’on ne passe pas de fils, mais bel et bien des câbles électriques, dans les poses de gaines électriques enterrées à l’extérieur.

Par ailleurs, il est important d’utiliser un grillage avertisseur de couleur rouge lors du remblaiement. Celui-ci devra être situé une vingtaine de centimètres au-dessus de l’installation électrique enterrée et servira à signaler la présence du réseau dans le cas de travaux futurs.



Les différents types de gaines ICTA

Les gaines ICTA sont largement utilisées dans les installations électriques extérieures pour protéger les câbles et fils électriques. Voyons maintenant les différents types de gaines ICTA disponibles.



Gaine ICTA verte

La gaine ICTA verte sert pour les courants électriques faibles, c'est-à-dire le courant qui transporte des informations, à la différence des courants forts qui transportent de l'énergie. Comme courant faible, on peut retrouver internet, de la vidéo, du son, etc.

La domotique par exemple, utilise les courants électriques faibles !



Les gaines ICTA noires ou fourreaux TPC rouges

Au contraire des gaines vertes, ces gaines servent à transporter les courants électriques forts, ceux qui transportent de l'énergie.
